NVHBM(エヌブイエイチビーエム)とは

NVHBMとは、AI計算チップ側にあったメモリ制御をHBMのベースダイへ移し、データ転送とチップ面積を効率化するNVIDIAのカスタム高帯域幅メモリ技術です。メモリの管理役の置き場所を変え、XPUを計算回路へ広く使うのが設計の核心です。

NVHBMの各文字を展開した正式な英語名は、NVIDIAの公表資料で確認できません。そのため、推測で略称を展開せず、公式表記のまま扱います。2026年8月28日時点では、NVLink Fusionの一部として2026年8月26日に発表された次世代技術。一般向けの販売開始日は公表されていません。

メモリコントローラーの「引っ越し」で何が変わる？

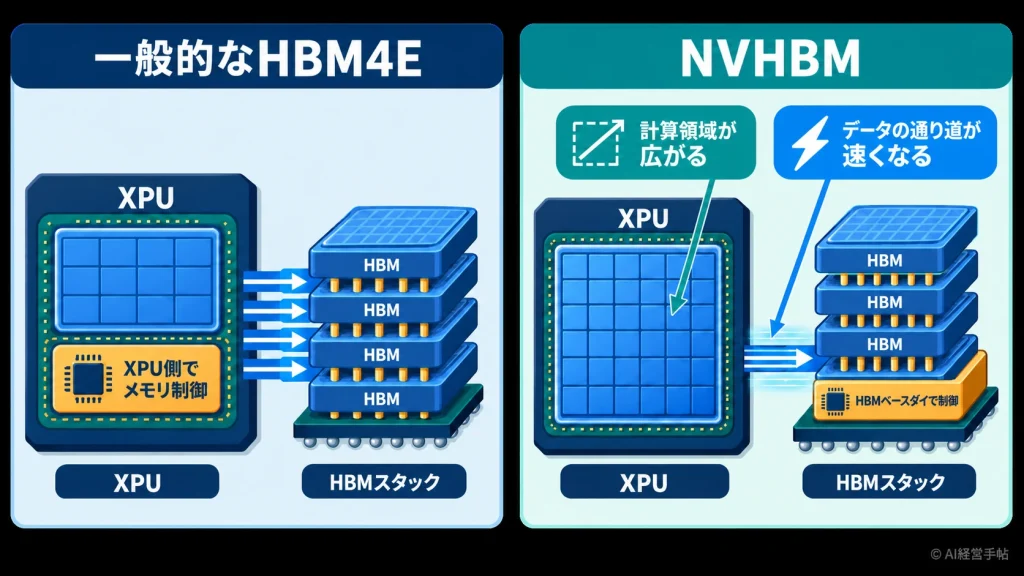

HBMは、GPUやXPUのすぐ近くに置き、大量のデータを一度に渡す高速メモリです。XPUは、GPUや各社のAI専用チップをまとめて指す表現。通常のHBM4E構成では、メモリへの読み書きを指揮するコントローラーをXPU本体に置きます。NVHBMはこの役目を、積み重ねたHBMの一番下にあるベースダイへ移します。

ベースダイは、上に積んだメモリダイとXPUの間で信号を取り次ぐ土台の層です。ここへコントローラーと独自の物理接続(PHY)を組み込み、XPUとHBMの間の配線を効率化。XPU内で管理用回路が使っていた場所を、計算回路や業務別の機能へ回せるようにする設計です。NVIDIAの技術ブログは、この作り替えでXPU側のPHYと周辺回路の面積を標準HBM4E比で最大67%減らせると説明しています。

標準HBM4Eと比べた3つの設計目標

NVIDIAは標準HBM4Eとの比較で、メモリ帯域幅を最大30%高く、HBMの消費電力を15%低く、XPUの計算ダイ面積を最大25%多く確保できると説明しています。メモリ帯域幅は、1秒間にチップとメモリの間を移動できるデータ量の大きさ。AIの学習や長文推論で、計算回路がデータ待ちになる時間を減らすのがねらいです。

この数値は、NVIDIAが2026年8月に示した設計上の比較値です。帯域幅がボトルネックの処理なら効果を期待できますが、ソフトウェア、ネットワーク、ストレージで処理が止まっていれば、AIシステム全体が同じ比率で速くなるとは限りません。部品の公表値を、サービス全体の性能保証へ読み替えないことが必要です。

HBM4、NVLink、NVLink Fusionとの違い

HBM4やHBM4Eは、高帯域幅メモリの世代と標準仕様の話です。NVHBMは、その標準HBM4Eと比べて、NVIDIAがカスタムXPU向けにベースダイ、コントローラー、接続を協調設計する技術。「HBM4Eの次の規格名」でも、「より大容量のメモリ」という意味でもありません。

NVLinkはチップ間でデータを渡す高速接続、NVLink Fusionは他社のカスタムXPUやCPUをNVIDIAのラック基盤へつなぐ枠組みです。NVHBMは各XPUのすぐ隣でデータを供給するメモリ側の技術なので、役割が異なります。実際のAI基盤では、チップ内のメモリ転送と、チップ間接続の両方が必要です。

調達では提供状況と実負荷を確かめる

NVIDIAは、複数の主要メモリパートナーがNVHBMを検証して提供する方針を示しています。最初の協業先はAmazonのAnnapurna Labs。AWSは、NVLink FusionとNVHBMを将来のTrainium系基盤に組み合わせる方向を発表しています。ただし、これは協業計画であり、2026年8月28日時点で一般利用が始まったという意味ではありません。

調達では、①採用チップとクラウドサービスの提供開始日、②メモリ容量と実効帯域幅、③自社のAIによる学習・推論処理での処理量、④消費電力と冷却条件、⑤複数メモリベンダーの認定状況を確かめます。発表資料の部品数値だけでコストメリットを算出せず、比較用の実負荷と総電力、設備費を含む年間費用まで並べて判断しましょう。

NVHBMに関するよくある質問

NVHBMのメモリ容量は公表されていますか？

2026年8月28日までの公式発表は、帯域幅、電力、ダイ面積の比較を中心にしており、商用製品ごとのメモリ容量は示していません。容量と転送速度は別の仕様です。

NVHBM搭載製品はもう購入できますか？

2026年8月28日時点の公式情報は技術発表とパートナー計画が中心で、一般販売開始日は公表されていません。調達時は対象チップ、クラウド提供日、認定メモリベンダーを個別に確認します。

既存のGPUサーバーをNVHBMへアップデートできますか？

NVHBMはコントローラーの位置、PHY、パッケージ配線をXPUとともに設計する技術です。既存機へのソフトウェア更新やメモリボードの差し替えで適用するものではありません。
